ค่าสัมประสิทธิ์การไหลของวาล์วตรวจสอบสวิงคืออะไร?
ในฐานะซัพพลายเออร์ที่เชื่อถือได้ของวาล์วตรวจสอบสวิงฉันมักจะพบคำถามจากลูกค้าเกี่ยวกับค่าสัมประสิทธิ์การไหลของส่วนประกอบที่จำเป็นเหล่านี้ การทำความเข้าใจค่าสัมประสิทธิ์การไหลเป็นสิ่งสำคัญสำหรับทุกคนที่เกี่ยวข้องในระบบของเหลวไม่ว่าคุณจะเป็นวิศวกรที่ออกแบบไปป์ไลน์ใหม่ช่างเทคนิคการบำรุงรักษาการแก้ไขปัญหาระบบที่มีอยู่หรือผู้เชี่ยวชาญด้านการจัดซื้อจัดจ้างที่ต้องการทำการซื้ออย่างมีข้อมูล ในโพสต์บล็อกนี้ฉันจะเจาะลึกแนวคิดของค่าสัมประสิทธิ์การไหลความสำคัญของมันในบริบทของวาล์วตรวจสอบสวิงและวิธีที่จะส่งผลกระทบต่อประสิทธิภาพของระบบของเหลวของคุณ
ทำความเข้าใจกับค่าสัมประสิทธิ์การไหล
ค่าสัมประสิทธิ์การไหลซึ่งมักแสดงว่าเป็น CV เป็นตัวชี้วัดความสามารถของวาล์วในการผ่านของเหลว มันแสดงถึงจำนวนแกลลอนสหรัฐต่อนาที (gpm) ของน้ำที่ 60 ° F ซึ่งจะไหลผ่านวาล์วด้วยแรงดันลดลง 1 ปอนด์ต่อตารางนิ้ว (psi) ทั่ววาล์ว ในแง่ที่ง่ายกว่าค่า CV บ่งชี้ว่าวาล์วของเหลวสามารถจัดการได้ภายใต้เงื่อนไขเฉพาะ ค่า CV ที่สูงขึ้นหมายถึงวาล์วสามารถผ่านของเหลวได้มากขึ้นด้วยความต้านทานน้อยกว่าในขณะที่ค่า CV ที่ต่ำกว่าบ่งบอกถึงวาล์วที่ จำกัด มากขึ้น
ค่าสัมประสิทธิ์การไหลจะถูกกำหนดผ่านขั้นตอนการทดสอบมาตรฐาน ในระหว่างการทดสอบเหล่านี้วาล์วจะถูกติดตั้งในอุปกรณ์ทดสอบและน้ำจะถูกสูบผ่านด้วยความดันและอัตราการไหลที่ทราบ วัดความดันข้ามวาล์วและคำนวณค่า CV โดยใช้สูตรต่อไปนี้:
[cv = q \ sqrt {\ frac {sg} {\ delta p}}]
ที่ไหน:
- (q) คืออัตราการไหลใน gpm
- (SG) เป็นแรงโน้มถ่วงเฉพาะของของเหลว (สำหรับน้ำที่ 60 ° F, SG = 1)
- (\ delta p) คือแรงดันตกผ่านวาล์วใน psi
สิ่งสำคัญคือต้องทราบว่าค่า CV นั้นเฉพาะเจาะจงกับน้ำที่ 60 ° F เมื่อต้องรับมือกับของเหลวอื่น ๆ หรืออุณหภูมิที่แตกต่างกันจะต้องทำการปรับเปลี่ยนเพื่ออธิบายถึงความหนืดและความหนาแน่นของของไหล
ความสำคัญของค่าสัมประสิทธิ์การไหลในวาล์วตรวจสอบสวิง
วาล์วตรวจสอบสวิงได้รับการออกแบบมาเพื่อให้ของเหลวไหลในทิศทางเดียวเท่านั้นป้องกันการไหลย้อนกลับ พวกเขาประกอบด้วยแผ่นดิสก์ที่เหวี่ยงบนบานพับเปิดเพื่อให้การไหลไปข้างหน้าและปิดเพื่อป้องกันการไหลย้อนกลับ ค่าสัมประสิทธิ์การไหลของวาล์วตรวจสอบสวิงมีบทบาทสำคัญในการกำหนดประสิทธิภาพในระบบของเหลว
- ความสามารถในการไหล: ค่า CV ส่งผลโดยตรงต่อความสามารถในการไหลของวาล์ว วาล์วตรวจสอบสวิงที่มีค่า CV ที่สูงขึ้นสามารถจัดการอัตราการไหลที่ใหญ่ขึ้นทำให้เหมาะสำหรับการใช้งานที่ต้องการการไหลสูง ตัวอย่างเช่นในระบบการกระจายน้ำวาล์วที่มีค่า CV สูงสามารถทำให้มั่นใจได้ว่าการส่งน้ำให้กับผู้ใช้หลายคนอย่างมีประสิทธิภาพ
- แรงดันตก: ค่าสัมประสิทธิ์การไหลยังมีผลต่อแรงดันตกผ่านวาล์ว วาล์วที่มีค่า CV ต่ำจะทำให้เกิดแรงดันลดลงซึ่งอาจนำไปสู่การใช้พลังงานที่เพิ่มขึ้นและประสิทธิภาพของระบบที่ลดลง ในทางกลับกันวาล์วที่มีค่า CV สูงจะมีแรงดันลดลงลดลงลดการสูญเสียพลังงานและประสิทธิภาพของระบบให้เหมาะสม
- ความเข้ากันได้ของระบบ: การเลือกวาล์วตรวจสอบสวิงที่มีค่า CV ที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการรับรองความเข้ากันได้กับส่วนที่เหลือของระบบของเหลว หากค่า CV ของวาล์วต่ำเกินไปอาจทำให้เกิดแรงดันลดลงมากเกินไปและ จำกัด การไหลซึ่งนำไปสู่ความไร้ประสิทธิภาพของระบบ ในทางกลับกันหากค่า CV สูงเกินไปวาล์วอาจไม่ได้มีความต้านทานเพียงพอที่จะป้องกันการไหลกลับอย่างมีประสิทธิภาพ
ปัจจัยที่มีผลต่อค่าสัมประสิทธิ์การไหลของวาล์วตรวจสอบสวิง
มีหลายปัจจัยที่มีอิทธิพลต่อค่าสัมประสิทธิ์การไหลของวาล์วตรวจสอบสวิง การทำความเข้าใจกับปัจจัยเหล่านี้สามารถช่วยคุณเลือกวาล์วที่เหมาะสมสำหรับแอปพลิเคชันของคุณและเพิ่มประสิทธิภาพประสิทธิภาพ
- ขนาดวาล์ว: ขนาดของวาล์วเป็นหนึ่งในปัจจัยที่สำคัญที่สุดที่มีผลต่อค่า CV โดยทั่วไปวาล์วขนาดใหญ่มีค่า CV สูงกว่าเนื่องจากมีพื้นที่ไหลที่ใหญ่ขึ้น อย่างไรก็ตามเป็นสิ่งสำคัญที่จะต้องทราบว่าความสัมพันธ์ระหว่างขนาดวาล์วและค่า CV ไม่ได้เป็นเส้นตรง การเพิ่มขึ้นเล็กน้อยของขนาดวาล์วอาจส่งผลให้ค่า CV เพิ่มขึ้นอย่างมีนัยสำคัญ
- การออกแบบดิสก์: การออกแบบแผ่นดิสก์ในวาล์วตรวจสอบสวิงสามารถส่งผลกระทบต่อค่าสัมประสิทธิ์การไหล แผ่นดิสก์ที่ออกแบบมาอย่างดีซึ่งลดการอุดตันของการไหลจะมีค่า CV ที่สูงขึ้น ตัวอย่างเช่นการออกแบบแผ่นดิสก์ที่มีความคล่องตัวสามารถลดความปั่นป่วนและความดันลดลงได้ปรับปรุงลักษณะการไหลของวาล์ว
- วัสดุที่นั่ง: วัสดุที่นั่งของวาล์วสามารถส่งผลกระทบต่อค่าสัมประสิทธิ์การไหลโดยมีอิทธิพลต่อประสิทธิภาพการปิดผนึกของวาล์ว วาล์วที่มีซีลแน่นจะมีอัตราการรั่วไหลที่ต่ำกว่าซึ่งสามารถปรับปรุงประสิทธิภาพโดยรวม อย่างไรก็ตามวัสดุที่นั่งบางอย่างอาจทำให้เกิดแรงเสียดทานเพิ่มขึ้นนำไปสู่การลดลงของแรงดันที่สูงขึ้นและค่า CV ที่ต่ำกว่า
- คุณสมบัติของเหลว: ดังที่ได้กล่าวไว้ก่อนหน้านี้คุณสมบัติของของไหลเช่นความหนืดและความหนาแน่นสามารถส่งผลกระทบต่อค่าสัมประสิทธิ์การไหล ของเหลวที่มีความหนืดสูงกว่าจะได้รับความต้านทานมากขึ้นเมื่อไหลผ่านวาล์วส่งผลให้ค่า CV ต่ำกว่า ในทำนองเดียวกันของเหลวที่มีความหนาแน่นสูงจะต้องใช้พลังงานมากขึ้นในการไหลและลดความสามารถในการไหลของวาล์ว
การเลือกวาล์วตรวจสอบสวิงที่ถูกต้องตามค่าสัมประสิทธิ์การไหล
เมื่อเลือกวาล์วตรวจสอบสวิงสำหรับแอปพลิเคชันของคุณคุณจำเป็นต้องพิจารณาค่าสัมประสิทธิ์การไหล นี่คือขั้นตอนที่จะช่วยคุณเลือกวาล์วที่เหมาะสม:
- กำหนดอัตราการไหลที่ต้องการ: เริ่มต้นด้วยการกำหนดอัตราการไหลสูงสุดที่วาล์วจำเป็นต้องจัดการ ข้อมูลนี้สามารถรับได้จากข้อกำหนดการออกแบบระบบหรือโดยการวิเคราะห์ข้อกำหนดการไหลของแอปพลิเคชัน
- คำนวณความดันลดลง: ประเมินความดันตกผ่านวาล์วตามสภาพการทำงานของระบบ สิ่งนี้จะช่วยให้คุณเลือกวาล์วที่มีค่า CV ที่เหมาะสมเพื่อลดการสูญเสียพลังงาน
- พิจารณาคุณสมบัติของเหลว: คำนึงถึงคุณสมบัติของของเหลวเช่นความหนืดและความหนาแน่นเมื่อเลือกวาล์ว หากของเหลวมีคุณสมบัติที่เป็นเอกลักษณ์คุณอาจต้องปรึกษากับผู้เชี่ยวชาญด้านวาล์วเพื่อให้แน่ใจว่าวาล์วเหมาะสำหรับแอปพลิเคชัน
- ตรวจสอบข้อมูลของผู้ผลิตวาล์ว: ผู้ผลิตวาล์วส่วนใหญ่ให้ค่า CV สำหรับผลิตภัณฑ์ของพวกเขาในวรรณคดีทางเทคนิคของพวกเขา ตรวจสอบข้อมูลนี้อย่างรอบคอบเพื่อเปรียบเทียบโมเดลวาล์วที่แตกต่างกันและเลือกโมเดลที่ตรงกับความต้องการของคุณ

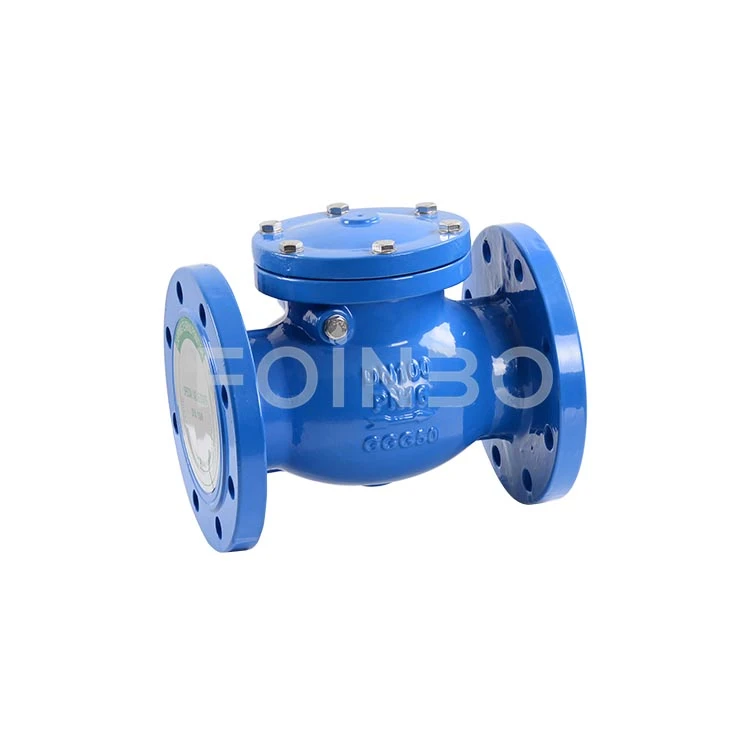

ที่ บริษัท ของเราเราเสนอวาล์วตรวจสอบสวิงที่หลากหลายพร้อมค่า CV ที่แตกต่างกันเพื่อให้เหมาะกับแอปพลิเคชันต่างๆ ของเราวาล์วตรวจสอบการแกว่งแบบไม่ส่งคืน-2 วาล์วตรวจสอบสวิง, และวาล์วตรวจสอบสวิง 1-1/2ได้รับการออกแบบมาเพื่อให้ประสิทธิภาพที่เชื่อถือได้และการควบคุมการไหลที่มีประสิทธิภาพ
บทสรุป
ค่าสัมประสิทธิ์การไหลเป็นพารามิเตอร์ที่สำคัญในการเลือกและประสิทธิภาพของวาล์วตรวจสอบสวิง การทำความเข้าใจแนวคิดของค่า CV และความสำคัญในระบบของเหลวสามารถช่วยให้คุณตัดสินใจอย่างชาญฉลาดเมื่อเลือกวาล์วสำหรับแอปพลิเคชันของคุณ ด้วยการเลือกวาล์วที่มีค่า CV ที่เหมาะสมคุณสามารถมั่นใจได้ว่ากำลังการไหลที่เหมาะสมลดความดันลดลงและปรับปรุงประสิทธิภาพโดยรวมของระบบของเหลวของคุณ
หากคุณมีคำถามใด ๆ หรือต้องการความช่วยเหลือในการเลือกวาล์วตรวจสอบสวิงที่เหมาะสมสำหรับโครงการของคุณโปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเราพร้อมที่จะให้ข้อมูลและการสนับสนุนที่คุณต้องการเพื่อเลือกที่ดีที่สุดสำหรับแอปพลิเคชันของคุณ เราหวังว่าจะได้ทำงานร่วมกับคุณเพื่อตอบสนองความต้องการในการควบคุมของเหลว
การอ้างอิง
- Crane Co. , "การไหลของของเหลวผ่านวาล์วอุปกรณ์และท่อ" กระดาษเทคนิคหมายเลข 410
- สมาคมผู้ผลิตวาล์วแห่งอเมริกา (VMAA), "คำศัพท์วาล์วและคำจำกัดความ"
